Super Brest 2025 : "Et je coupe le son"
Sommaire
Résumé du projet
C'est un projet de capteurs de décibels (en arduino) avec des LED pour sensibiliser à la nuisance sonore
Membres du projet
Ce projet a été réalisé par Alain, Célestin, Lucas, Raphaël et Vanessa.
Bibliographie et webographie sur le projet
Exemples trouvés sur le web de projets qui ressemblent ou de technologies qui s'en rapprochent/qui servent d'inspiration.
https://outilstice.com/2019/01/3-mesureurs-bruit-pour-la-classe/
https://www.fabriqueurs.com/un-sonometre-pour-classe-de-maternelle/
Contexte
La métropole de Brest a réalisé une carte du bruit sur l'ensemble de la métropole (à consulter ici : https://bmo.maps.arcgis.com/apps/MapSeries/index.html?appid=01fb56fb029847e5a4b143ca18428896). Cette carte a été produite par modélisation numérique. Elle n'est donc basée sur aucune donnée en temps réel. Notre objectif est de lancer un réseaux de capteurs afin de récolter ces données. Ce réseau serait porté par les citoyens (sciences participatives), ce qui aiderait à les sensibiliser aux nuisances sonores. A terme, ses données seraient utilisées pour identifier les sources de nuisances sonores en ville pour les réduire. Tout cela, dans l'objectif de rendre la ville de demain plus calme :-)
Prototype qu'on a réalisé sur ce weekend
Durant ce weekend, nous nous sommes concentrés sur un projet intermédiaire, qui a pour but de rendre plus agréable et sûrs les moments en groupe (classe, pause repas/cantine, open-space...). Pour cela, on a fabriqué un « décibelmètre » en arduino qui détecte le son et fait changer une LED de couleur en fonction de l'intensité du bruit. Ce prototype est non invasif, puisqu'il permet l'auto-régulation du groupe grâce au changement discret de couleur.
Matériel nécessaire
Pour le capteur :
Arduino
Connecteur USB
Câble
Bande LED
Ordinateur (+ logiciel Arduino IDE)
Pour la boîte :
Carton
Découpeuse laser
Colle à bois
Ordinateur (+ logiciel Visicut)
Premier diaporama : Alors ? Comment ça se passe ?
Réalisation du capteur + schémas ?
- Réaliser un circuit permettant d'allumer une LED en arduino
- Remplacer la LED par une LED à bandes
- Changer la couleur de chaque pixel à l'aide de la librairie 'Adafruit Neopixel' (1.15.2)
Pour cela, modifier l'emplacement du PIN, des Neopixels et modifier les valeurs RGB en fonction des couleurs choisies. En l'occurrence, ici bleu (calme/agréable), violet (fatiguant) et rouge (pénible).
Pour le bleu : pixels.setPixelColor(0, pixels.Color(150, 0, 150));
Pour le violet : pixels.setPixelColor(1, pixels.Color(150, 0, 150));
Pour le rouge : pixels.setPixelColor(2, pixels.Color(150, 0, 150));
Conseil : Si besoin, il est possible de s'aider du site https://smallseotools.com/fr/rgb-to-hex/ qui permet de visualiser les couleurs en amont et aider à la décision !
Réalisation d'un prototype d'un réceptacle en carton + schémas !!
Conseil : Utiliser le site Boxes.py : https://boxes.hackerspace-bamberg.de/
- Choisir le type de receptacle voulu, ici "boîte fermée"

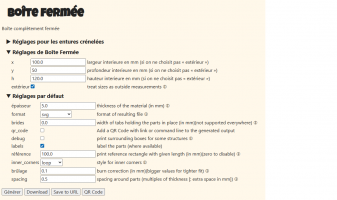

- Modifier les réglages par défaut par les réglages suivants :
- Télécharger ou "Download" en bas de la fenêtre de réglages
- Faire des ouvertures (affichage, micro, alim)
- Envoyer le fichier sur le logiciel Visicut pour programmer la découpe
- Envoyer fichier de découpe sur la découpeuse laser
Second diaporama : Et voilà !
Diaporama type Et Voilà ! : Téléchargez et adaptez-le !
