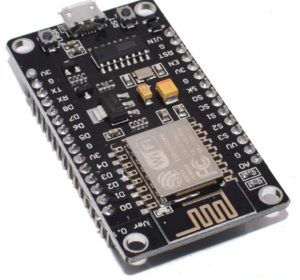

Le cerveau du capteur Penn Avel est une carte électronique programmable. C'est un NodeMCU V3.


Si votre NodeMCU est tout neuf, il va falloir lui charger le programme lui permettant de récupérer les données des capteurs et de les publier sur la carte Sensor.community.

Pour cela, il y a deux chose à faire :

  1. installer un pilote sur votre ordinateur qui lui permette d'utiliser le NodeMCU.
  2. charger le programme sur le nodeMCU en utilisant un Logiciel (dans le jargon on dit "flasher le firmware").

1 - Installer le pilote pour votre ordinateur

Si vous êtes un utilisateur de Linux, la carte est directement reconnue, il n'y a pas de pilote à installer.

Pour Windows

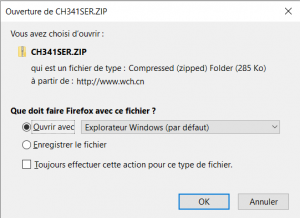

Téléchargez le pilote pour Windows 10

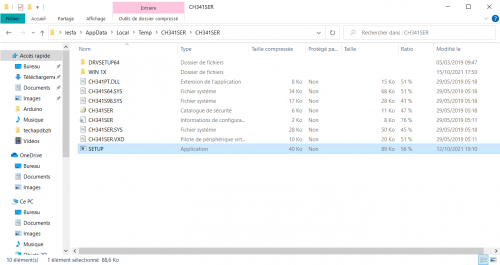

Ouvrez le dossier CH341SER et double-cliquez sur le fichier exécutable SETUP.


Pour les autres versions, voir le tutoriel Sensor.Comunity

Pour Mac

Téléchargez le pilote pour Mac

Décompressez le dossier CH341SER et double-cliquez sur le fichier exécutable "CH34x_Install_V1.5.pkg", puis redémarrez votre Mac

Pour les autres versions, voir le tutoriel Sensor.Comunity

2 - Utiliser le logiciel de chargement de programme (firmware flasher)

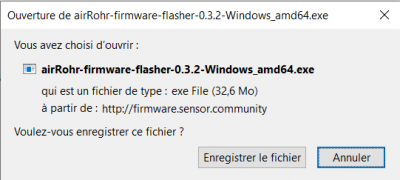

Téléchargez le logiciel

Choisissez celui qui correspond à votre ordinateur :


Utilisez le logciel pour charger le programme

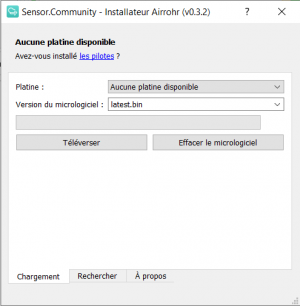

Branchez le NodeMCU, il doit être reconnu par le logiciel. Si ce n'est pas le cas, utilisez le sélecteur de "port".

Si aucun port n'apparait, c'est que le pilote est mal installé (ou que ce n'est pas le bon pilote), dans ce cas recommencez l'étape 1.

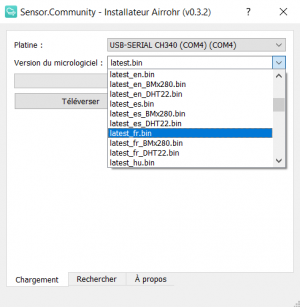

Choisissez le programme "latest_fr.bin" et cliquez sur téléverser



Si vous rencontrez des problèmes

  1. - tentez de les résoudre en lisant attentivement la documentation
  2. - contactez les membres du réseau Penn Avel pour échanger directement et voir si d'autres personnes n'auraient pas rencontrées et surmontées les mêmes difficultés que celles que vous rencontrez.
  3. - Créez vous un compte sur ce wiki et documentez vos problèmes et vos solutions, ce sera utile !

Problème connus et résolus

Si le logiciel n'arrive pas à ouvrir le port USB sur lequel est branché le NodeMCU, plusieurs solutions s'offrent à vous :

  • la plupart du temps, le problème est causé par un câble USB de mauvaise qualité ou alors qui ne permet pas d'échanger des données. -> Changez de câble USB
  • Votre câble mesure plus d'un mètre, parfois cela cause des problèmes -> Utilisez un câble de moins d'un mètre.
  • Votre port USB peut avoir des problèmes -> Changez de port USB et ré-essayez.
  • Assurez vous d'ouvrir le logiciel avant de brancher le NodeMCU
  • Eventuellement -> redémarrez votre ordinateur.

Etape suivante

MainQuiPointeDroite.png Penn Avel : Réaliser le montage électronique
