Vous avez chargés le code sur le NodeMCU, il est temps maintenant de configurer votre capteur.

Se connecter au NodeMCU en Wifi

Branchez le NodeMCU et attendez une petite dizaine de minutes qu'il effectue son premier démarrage.

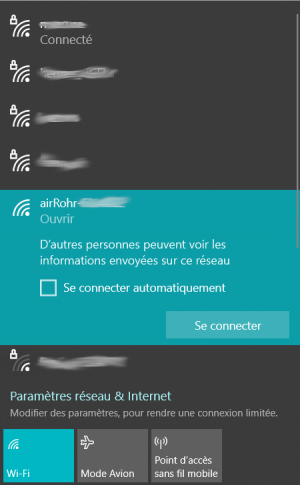

Au bout d'un certain temps, parmi les réseaux wifi disponible apparait un réseau qui s'appelle airRohr-XYZTUVW (XYZTUVW étant le numéro de série de votre NodeMCU).


Connectez-vous à ce réseau, puis ouvrez un navigateur (Firefox ou autre) à l'adresse 192.168.4.1

Le mini site web de configuration qui est sur la carte NodeMCU s'ouvre, il faut maintenant le configurer.

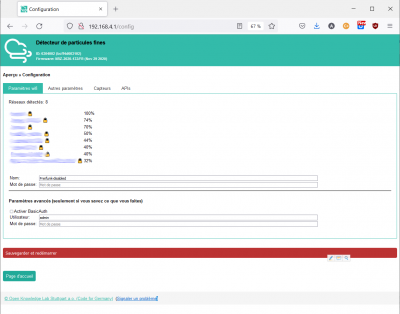

Configurez votre réseau wifi

indiquez votre réseau wifi et son mot de passe pour permettre à la carte d'avoir accès à internet pour publier les données.

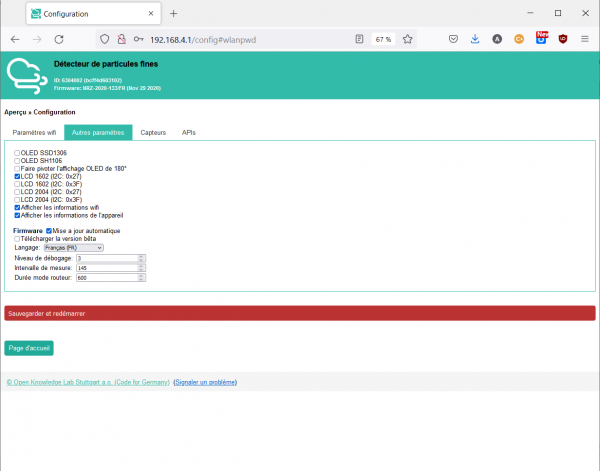

Configurez l'écran

L'écran du projet Penn Avel est un écran LCD de 16 caractères sur 2 lignes (LCD 1602).



Configurez les capteurs

D'autres capteurs sont configurés par défaut. Nous allons adapté la configuration aux capteurs du projet Penn Avel :

  • Le capteur d'humidité et de température SHT30
  • Le capteur de particules fine PMS70003

Pennavel-pms7003.jpeg Pennavel-SHT30.jpeg

DIN 4844-2 Warnung vor einer Gefahrenstelle D-W000.svg La configuration par défaut à modifier

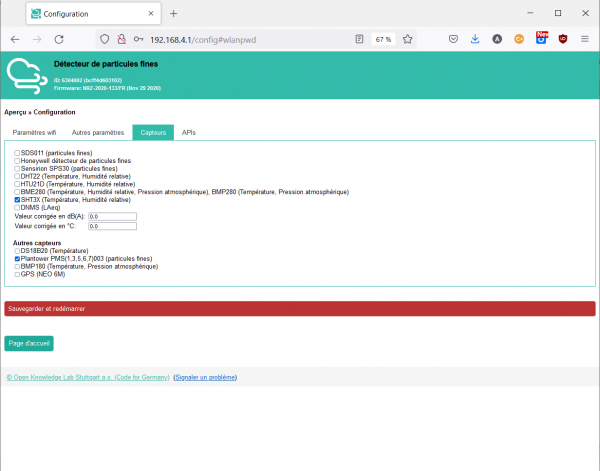

DIN 4844-2 D-M000.svg La bonne configuration : cochez les bon capteurs : SHT30 (référencé SHT3X) et le PMS7003


Sauvegardez ! Maintenant votre capteur redémarre en se connectant à votre réseau wifi.

L'écran LCD vous permet d'avoir accès à l'adresse du capteur sur votre réseau local.

Régler la luminosité de l'écran LCD

Si l'écran est "blanc" c'est qu'il est trop lumineux, il faut régler ça par l'arrière de l'écran.

PennAvelLCDTournevis.jpeg PennAvelLCDpotentiometre.jpeg

Un tournevis cruciforme permet de régler le potentiomètre à la valeur voulue.

Les informations s'affichent

  • ID du capteur
  • Nom du réseau Wifi
  • Adresse IP (à taper dans un navigateur pour suivre votre capteur).
  • Données mesurées : T° - Humidité - PM2,5 et PM10

Se connecter à son capteur

  • Vous devez être connecté sur le même réseau wifi que votre capteur.
  • Tapez l'IP de votre capteur dans la barre d'adresse de votre navigateur (Firefox, ...) pour suivre votre capteur.
  • Consultez l'état de votre capteur

Problème éventuels

  • Si rien ne s'affiche sur l'écran LCD ou simplement une barre blanche : c'est peut-être un problème avec le capteur d'humidité température : débranchez-le, si l'affichage fonctionne c'est que c'est lui qui pose problème. Vérifiez les soudures et retestez, sinon changez-le !
