Découverte et tutoriel de la découpeuse laser et vinyle XTOOL M1 ! Attention : on l'orhographie parfois XTOOLS, X-TOOL, X-TOOLS, TOOL, TOOLS...

Prise en main machine

Prise en main logiciel

Il faut télécharger le logiciel XTool Creative Space sur le site de XTool : https://www.xtool.com/pages/software.

C'est un logiciel gratuit proposé par XTool qui est obligatoire pour pouvoir utiliser la XTool M1. On peut créer directement dessus et enregistrer nos créations. Cependant elles seront au format pris en charge uniquement par la XTool. On peut bien entendu y importer nos créations au format .svg ou .ai.

Xtool prisme.png

Menu/barre du haut

Peu de commandes ou outils ici.

L'onglet Paramètres permet simplement de donner l'unité de mesure et changer la langue de l'interface. Egalement de mettre à jour l'application.

Fichier des commandes classique de création, ouverture ou import de fichier.

Les onglets à droite, Communauté, Projets, Support, Boutique redirigent vers des onglets dans ton navigateur de recherche. Ils permettent de consulter ce que d'autres utilisateur·ice·s de XTool ont réalisé et publié, trouver de l'aide sur le site de XTool ou acheter depuis chez eux.


Xtool couleurgravdec.png

Menu/colonne de gauche

Les outils sur cette colonne permettent d'importer des images ou bien de créer directement sur le logiciel à l'autre de formes préconçues, de textes et de vecteurs, comme le font Inkscape ou Illustrator.

Menu/colonne de droite

Ce menu donne les infos à la machine : type de travail, de matériau et quels réglages appliquer.

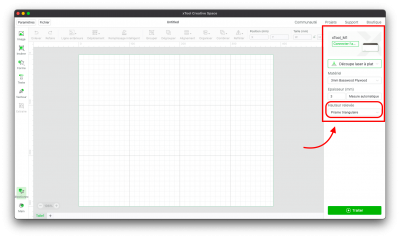

Être vigilant lorsqu'on choisit le matériau : bien préciser quand il y a les prismes (cf image).

Attention au ventilateur en haut à gauche, près du boîtier du laser : na pas y mettre les doigts !

La gravure s'affichera en orange, la découpe en violet. (cf image 2)

/!\ quand on a des calques, la couleur du calque prend le dessus sur la couleur du type de travail. Si tu as un calque rouge, ton dessin ne paraitra pas orange ou violet mais restera rouge.

Paramètres matériaux

N'hésitez pas à tester vos matériaux et compléter ces tableaux !

Découpe laser

Matériau, épaisseur Gravure Découpe
Médium, 3mm On applique le réglage "Pine plywood 3mm" On applique le réglage "Pine plywood 3mm"
Contreplaqué, 3mm On applique le réglage "Pine plywood 3mm" On applique le réglage "Pine plywood 3mm"
Carton ondulé, 3mm  ???  ???
Carton gris, 3mm  ???  ???
Ardoise, x x On applique le réglage "Stone coaster" ou puissance + vitesse max. + ligne/cm 60

Plus d'info. sur la gravure d'ardoise https://www.wiki.lesfabriquesduponant.net/index.php?title=Animation_gravure_sur_ardoise

Découpe vinyle

Matériau, épaisseur Pression Vitesse Passer
Vinyle 50 80 1
Papier 80g ??? ??? ???

Maintenance : Opérations et calendrier

Après chaque utilisation

  • Nettoyer l’intérieur de la découpeuse (retirer les petits chutes et la poussière)
  • Vérifier que tout le matériel est bien là.

Une fois par mois

Une fois par an

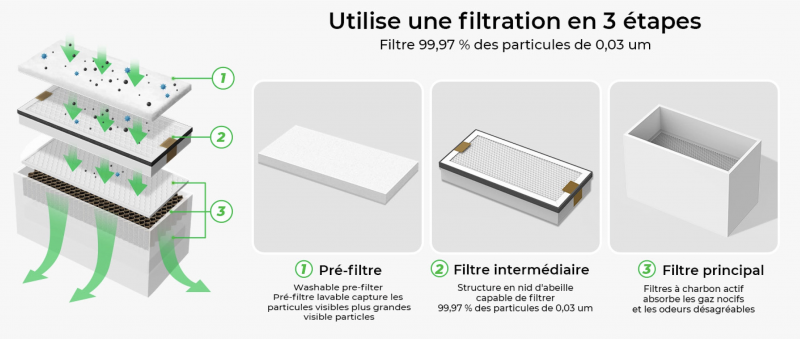

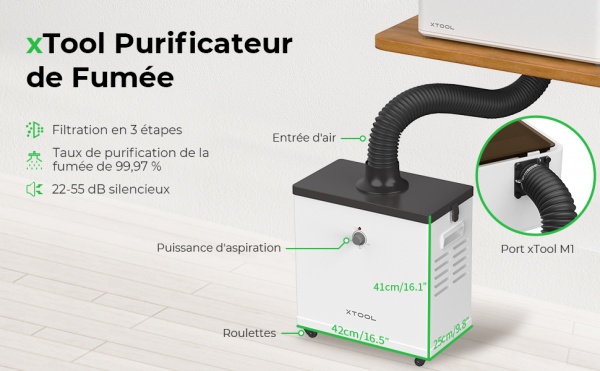

Utilisation du filtre à fumées

dans un premier temps les filtres se nettoient à l'aspirateur. quand il sont trop encrassé, il faut les changer. les durées sont données à titre indicatifs car cela dépend de l'intensité de l'utilisation de la machine et des matériaux découpés ou gravés

  • 7 à 15 jours pour les pré-filtres (qui coutent 39€ les 5)
  • 2 à 3 mois pour le filtre intermédiaire
  • 3 à 6 mois pour le filtre HEPA

L'ensemble est a changer si on constate une baisse de la puissance d'aspiration.

Prix indicatif des consommables (fin 2024) :

  • 100 € le kits de filtres,
  • 40 euros les 5 pré-filtres.



Problèmes et solutions

#1 Faible aspiration

Causes possibles :

  • L'entrée est obstruée.
  • Des corps étrangers se trouvent dans les tuyaux.
  • Un ou plusieurs filtres ne fonctionnent pas après une utilisation prolongée, ce qui est indiqué par le son de l'avertisseur sonore.

Solutions :

  • Remplacez le(s) filtre(s). Lorsque l'avertisseur sonore du purificateur retentit, vous devez nettoyer ou remplacer les filtres. Vous pouvez visiter le site xtool.com pour acheter les filtres dont vous avez besoin.
  • Mettez le purificateur hors tension, ouvrez le couvercle, vérifiez si l'entrée n'est pas bloquée, puis vérifiez si la sortie n'est pas obstruée.

#2 Le purificateur s'éteint automatiquement après avoir été mis sous tension et s'éteint à nouveau après l'avoir redémarré.

Cause possible :

  • Le courant de démarrage est trop important en raison d'une mauvaise circulation de l'air et d'une résistance élevée du filtre à l'intérieur du purificateur. Le purificateur s'arrête automatiquement lorsque le mécanisme de protection se déclenche.

Solution :

  • Éteignez le purificateur et ouvrez son couvercle pour vérifier si l'entrée est obstruée. Assurez-vous que l'entrée est dégagée, réglez le débit d'air au minimum, redémarrez le purificateur, puis réglez le débit d'air en fonction des besoins.

Si vous ne parvenez toujours pas à résoudre les problèmes après les vérifications et l'entretien, veuillez contacter le fabricant ou le distributeur.

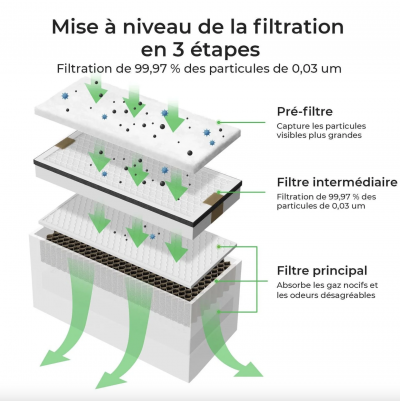

Suggestions pour l'entretien des filtres

Le purificateur utilise des filtres remplaçables qui doivent être régulièrement nettoyés ou remplacés pour maintenir des performances optimales. Suivez les instructions ci-dessous pour garantir une purification efficace de l'air :

Préfiltre :

  • Intervalle de remplacement : Tous les 7 à 15 jours.
  • Critères de remplacement : Remplacer le pré-filtre lorsque plus de 70 % de sa surface est recouverte de poussières qui ne peuvent être éliminées.

Filtre moyen :

  • Intervalle de remplacement : Tous les 2 à 3 mois.
  • Critères de nettoyage : Nettoyez le filtre moyen lorsque l'accumulation de poussière entraîne une mauvaise aspiration. Si la poussière ne peut pas être nettoyée en profondeur, remplacez le filtre moyen.

Filtre HEPA :

  • Intervalle de remplacement : Tous les 3 à 6 mois.
  • Critères de remplacement : Remplacer le filtre HEPA lorsqu'il ne filtre plus efficacement la fumée.


Nettoyage et réutilisation

Seul le pré-filtre peut être nettoyé pour être réutilisé. Pour nettoyer le filtre, procédez comme suit :

  • Rincer à l'eau : Utilisez de l'eau propre pour éliminer la poussière et la saleté du filtre. Aucun détergent n'est nécessaire.
  • Laver à la main : Lavez doucement le filtre à la main pour éviter de l'endommager.
  • Sécher complètement : Après le lavage, s'assurer que le filtre est complètement sec avant de le réinstaller.

Remarque : L'efficacité de la filtration peut diminuer à chaque cycle de nettoyage. Si les performances de filtration deviennent insatisfaisantes, il est recommandé de remplacer le filtre.

Doc officielle

La doc officielle, c'est par ici : https://www.xtool.eu/products/pre-order-xtool-m1-worlds-first-desktop-hybrid-laser-blade-cutting-machine
