Votre détecteur est monté, vous l'avez configurer avec les références de ses capteurs et votre réseau Wifi ?

Il ne vous reste plus qu'à l'installer sur votre façade, en hauteur (2 à 3 mètres) Sur un mur ou fenêtre par exemple.

Maintenant, pour les données de votre détecteur soient publiée sur la carte, il faut l'enregistrer sur le site de la communauté Sensor Community.

Pour cela, rendez-vous sur le site d'enregistrement.

Se créer un compte pour publier les données

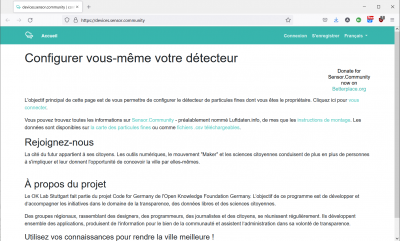

Cliquez pour vous rendre sur le site d'enregistrement de Sensor Community.

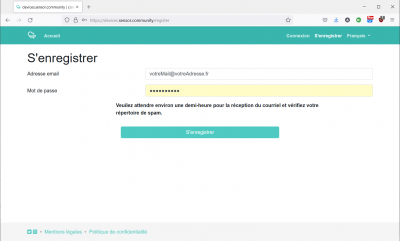

Ensuite, Cliquez en haut à droite sur "s'enregistrer" et surtout lisez tranquillement les consignes et suivez-les scrupuleusement.

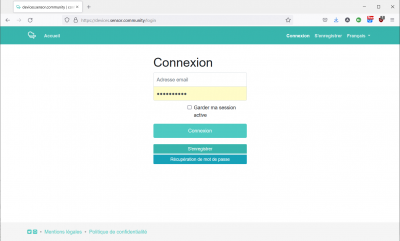

Puis connectez-vous.

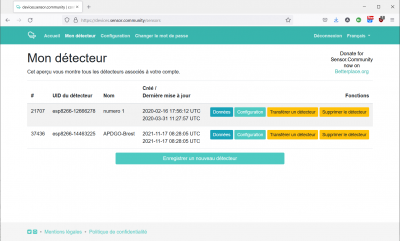

Une foi connecté, vous êtes sur le site d'enregistrement des détecteurs.


Enregistrer un nouveau détecteur

Cliquez sur "Enregistrer un nouveau détecteur".

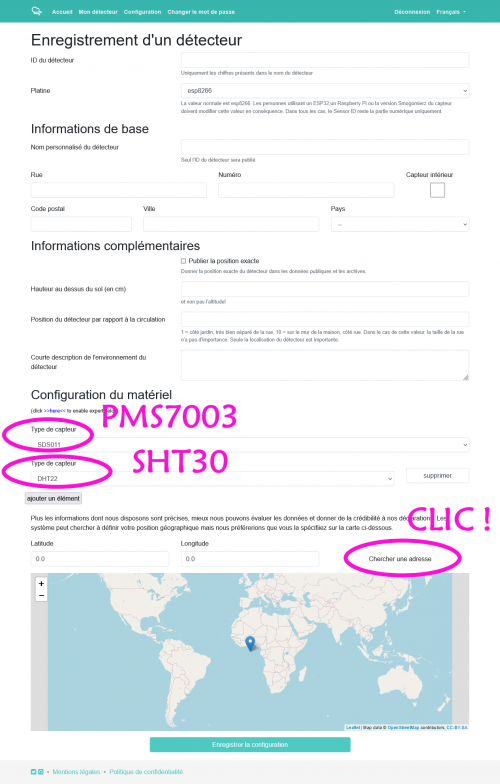

Maintenant, il s'agit de remplir le formulaire.

Il vous faudra les renseignements suivants :

Le numéro (iD) du détecteur, pour le trouver, il y a plusieurs solutions :

  • c'est le numéro dans le réseau wifi déployé pour la configuration.
  • il est présent sur la page web du capteur
  • il est indiqué sur l'écran LCD du Capteur.

Il s'agit bien d'un ESP8266 (c'est la puce du NodeMCU).

Indiquez l'adresse à laquelle le capteur est installé (cela servira plus bas lorsque vous cliquerez sur "Chercher une adresse" pour géolocaliser automatiquement votre détecteur.

Il faut Remplacer les capteurs par défaut par les références de nos capteurs :

  • PMS7003, la référence de notre capteur de particules fines
  • SHT30, la référence de notre capteur de d'humidité relative et température.

Vous cliquez sur "Chercher une adresse", si cela ne fonctionne pas vous pouvez localiser manuellement votre capteur (en faisant des zoom pour mieux vous y retrouver).


Enregistrez et dans quelques minutes vous serez sur la carte !

La carte

pour l'url de la carte https://maps.sensor.community/#2/0.0/0.0

Veuillez observer les points suivants en cas de comparaison avec les mesures officielles: en règle générale, les mesures officielles sont des moyennes journalières. Les mesures sont effectuées toutes les deux minutes et demie. C’est la raison pour laquelle, elles peuvent être soumises à de fortes variations. Les valeurs n’aspirent pas à une parfaite exactitude. Le capteur utilisé est un détecteur de PM2.5. La valeur PM10 est déduite et peut donc être imprécise. Des stations prises de manière individuelle peuvent fournir des résultats peu vraisemblables. Lorsque l’humidité relative de l’air est importante, en particulier en cas de brouillard, les valeurs relevées peuvent être sensiblement plus élevées que celles des stations officielles asséchant les particules avant mesure. Toutefois, les particules fines condensées par l’humidité peuvent entraîner des effets encore plus nocifs et ceci particulièrement pendant les épisodes de « smog » (brouillard de pollution). Dans ce contexte, les résultats proposés par le capteur apportent une information complémentaire. L’échelle en µg/m3 n’est alors plus directement exploitable, mais sert seulement de repère. Une correction de l’humidité est en cours de développement. L’objectif est de proposer une valeur supplémentaire comparable aux mesures officielles.
